Aislación Térmica para Zona I: Estrategias para Punta Arenas, Coyhaique y todo el extremo Sur de Chile

PorEditorial AislA+

La Zona I corresponde al Sur extremo. A diferencia del clima de Montaña, en esta región la radiación solar es mínima y el viento constante actúa como un agente de enfriamiento que busca extraer cada caloría del interior. En este entorno de frío extremo, la vivienda debe operar bajo un estándar de eficiencia muy alto, asimilable al concepto “Passivhaus”, priorizando la conservación de la energía generada artificialmente dada la nula ganancia solar invernal.

La aislación térmica para zona I, implica construir viviendas completamente estancas o herméticas evitando puentes térmicos en todos los puntos de la envolvente.

Si planeas construir o reacondicionar una vivienda en esta zona; en cualquier localidad ubicada en las regiones de Aysén y Magallanes (XI y XII respectivamente); comprender las estrategias pasivas y las normativas vigentes te permitirá optimizar el comportamiento energético de tu hogar, además de mantenerlo protegido de las patologías constructivas.

Ciudades principales 📌

Esta zona comprende los asentamientos cordilleranos y emplazamientos de alta montaña a lo largo del país, destacando localidades como Aisén, Coihaique, Cochrane, Tortel, Puerto Natales y Punta Arenas.

Caracterización de las viviendas existentes

Para esta zona se censaron un poco más de 100.000 viviendas con moradores, de las cuales un poco más del 85% de las viviendas son de tabiquería, lo que es esperable debido al costo de la madera principalmente y el resto se reparten de forma equitativa en tre hormigón y albañilería no superando las 13.000 viviendas.

La realidad constructiva tradicional de la zona más austral de Chile contempla la utilización de tejuelas y techos de zinc, con niveles de aislación que incentivan el uso de calefacción a leña de forma casi continua.

Nota: Se debe tener en cuenta que las comunas del norte mencionadas suman un total de 1.130 vivendas, mientras que en el sur las 4 comunas suman 21.608 viviendas. En general, la habitabilidad es baja en la zona cordillerana, por lo que sólo en puntos específicos, debido a faenas mineras o polos turísticos, se verá mayor densidad poblacional.

¿Cómo es el clima en esta zona?

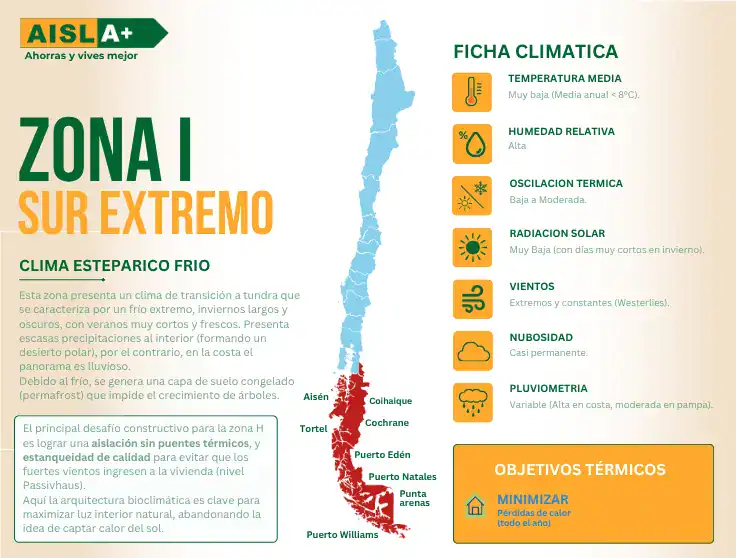

Tal como detalla la ficha climática, esta área presenta un clima de transición a tundra o estepárico frío, cuyos parámetros principales son:

  • Temperatura media: Muy baja, con una media anual inferior a los 8°C.
  • Humedad relativa: Alta.
  • Nubosidad: muy alta prácticamente todo el año.
  • Oscilación térmica: Baja a moderada.
  • Radiación solar: Muy baja, con días extremadamente cortos durante el invierno.
  • Vientos: Vientos extremos y constantes (vientos del oeste que pueden superar los 100 km/hr).
  • Pluviometría: Variable, siendo alta en la zona costera y moderada en la pampa.

Gestión de Nieve: La nieve es un elemento presente gran parte del año -al menos en la parte sur de esta zona térmica-, por lo que gestionar las cargas y deshielos se vuelve relevante, por lo que se recomiendan pendientes >45° y aleros reforzados.
No olvidar que la nieve ayuda a aislar la vivienda, por lo que se debe buscar equilibrio entre mantener la nieve sobre los techos vs el peso máximo que puede sostener.

Objetivos de la Aislación térmica para Zona H

Para hacer frente a las rigurosas condiciones del extremo austral, el objetivo térmico general consiste en:
1. MINIMIZAR las pérdidas de calor durante todo el año, centrando todos los esfuerzos en la conservación de la energía ante la escasa o nula captación solar invernal.

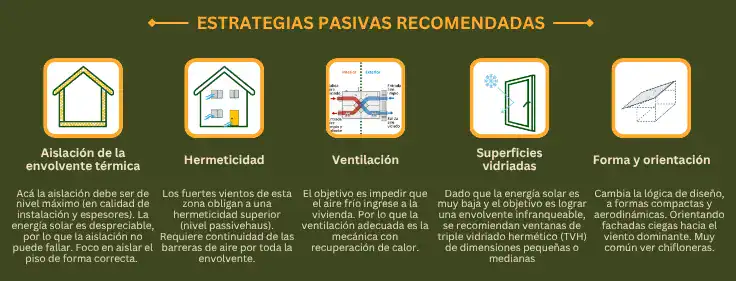

Soluciones recomendadas

Gestión de ganancias de calor

  • Captación solar: El objetivo principal es captar la poca energía solar disponible para luz natural y disminuir en algo los gastos en calefacción, por lo que las fachadas norte y poniente deben presentar una buena superficie vidriada, idealmente con Doble vidriado hermético (DVH).

Gestión de pérdidas de calor

  • Aislación de la envolvente térmica: Debe ser de calidad, utilizando los espesores declarados por norma e incluso más; la continuidad siempre es importante en puntos críticos como juntas techo-muro, muro-muro y muro-piso para evitar condensaciones, sin olvidar aislar los sobrecimientos.
  • Hermeticidad. Una vivienda con mala hermeticidad sufre importantes pérdidas de calor (llegando a perder hasta el 15% del calor del hogar), por lo que en esta zona Los fuertes vientos exigen una hermeticidad superior (nivel passivhaus), asegurando la continuidad de las barreras de aire en toda la envolvente.
  • Ventilación: El objetivo es impedir que el aire frío ingrese de manera descontrolada; por lo que se recomienda la ventilación mecánica con recuperación de calor, o ventilación natural en las horas de mayor temperatura por no más de 5 minutos.
  • Superficies vidriadas: Dado que la energía solar es muy baja y el objetivo es lograr una envolvente infranqueable, se recomiendan ventanas de doble o triple vidriado hermético (DVH o TVH) de dimensiones pequeñas o medianas.
  • Forma y orientación: Se modifica la lógica de diseño hacia formas compactas y aerodinámicas, orientando fachadas ciegas hacia el viento dominante (Oeste) y utilizando chifloneras en los accesos.

Impermeabilización: Dado el alto nivel de las precipitaciones, es fundamental asegurar techos y muros estancos frente a la acción combinada de la lluvia y el viento. De esta manera proteges la estructura y el material aislante instalado.

¿Qué exige la norma para la zona I?

Espesores mínimos

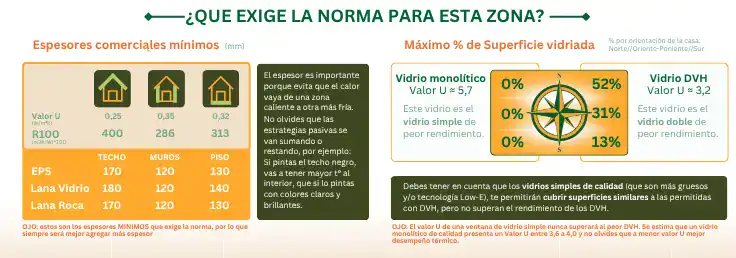

Como se indica en la imagen, los espesores mínimos a utilizar serían:

  • Techos. El espesor comercial mínimo con el cumplirás la norma es de 170 mm. ya sea en EPS o lana de roca. En el caso de la lana de vidrio, tendrás que instalar 180 mm, ya que no encontramos espesor de 170 mm.
  • Muros. Para los muros el espesor es de 120 mm para los 3 materiales evaluados.
  • Pisos ventilados. En el caso de los pisos ventilados, un espesor de 130 mm es el mínimo al instalar EPS o lana de roca. En el caso de la lana de vidrio, tendrás que instalar 140 mm para cumplir con el mínimo exigido.

Ojo: la norma exige un mínimo, por lo que nuestra recomendación es instalar espesores que superen estos valores, si puedes instalar espesores un 20% o 30% más gruesos, claramente asegurarás una transmitancia menor que impedirá el ingreso/escape del calor.

  • Puertas. La norma exige una transmitancia máxima de 1,7 W/m²K o R100= 59 para todo el país.
    Para que te hagas una idea del espesor de la puerta, una puerta de madera maciza con espesor de hoja ≥45 mm cumple con lo exigido.

Superficie vidriada

La norma también establece la superficie vidriada máxima, según la calidad de los vidrios que se utilicen. En términos simples, mientras menos control térmico presente una ventana, menos superficie vidriada podrás tener en tu casa. Lo que además, está definido según la orientación de las ventanas.

Veamos la tabla para esta zona:

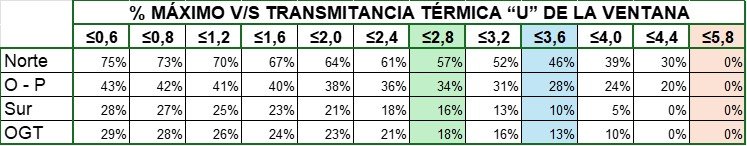

Tabla: Superficie máxima por orientación, según Valor U del acristalamiento

Para que te hagas una buena idea de lo que se está exigiendo, te entrego una relación aproximada de las calidades de vidrio asociadas a los valores U declarados.

En resumen, al instalar una ventana con vidrio monolítico con capa Low-e se logran las siguientes superficies máximas: por el norte se puede instalar hasta un 46% de la superficie de la fachada con ventanas. Hacia el oriente y poniente se puede instalar hasta un 28%, y hacia el sur la norma permite hasta un 10% de la superficie con este tipo de vidrio. Si bien un vidrio DVH de baja calidad permite mejorar esos porcentajes, se debe evaluar el uso de vidrios TVH para la fachada oeste, al menos.

Sobrecimientos

En la zona I, se exige un nivel mínimo de aislación de R100=91 [(m²K)/W]*100. Este valor corresponde a un espesor comercial de EPS de 40 mm con un R100 de 97.
Como alternativa muy utilizada en sobrecimientos, se encuentra el XPS, donde deberías instalar un espesor mínimo de 25,4 mm -que es el menor espesor que se encuentra en el mercado chileno- logrando un R100 de 91, asegurando la aislación de este elemento de la envolvente.
