Aislación Térmica para Zona H: Estrategias para toda la zona de montaña chilena

PorEditorial AislA+
Ficha climática para aislación térmica Zona H - Montaña, según reglamentación térmica en Chile y mapa de localidades.

La Zona H de Montaña, representa el entorno climático más extremo y riguroso de Chile. A diferencia del sur austral, donde el frío es predominantemente húmedo, en la alta cordillera el clima frío de altura se caracteriza por combinar un frío seco e intenso con una radiación solar abrasadora debido a la altitud, además de una presión de oxígeno reducida.

Conocer la aislación térmica para zona H, implica construir viviendas que deben operar como un auténtico “búnker térmico” capaz de capturar la energía masiva del sol durante las horas diurnas y retenerla rigurosamente durante la noche, cuando las temperaturas descienden de forma drástica.

Si planeas construir o reacondicionar una vivienda en esta zona; en cualquier localidad ubicada en la Cordillera de Los Andes entre Putre y Melipeuco; comprender las estrategias pasivas y las normativas vigentes te permitirá optimizar el comportamiento energético de tu hogar, además de mantenerlo protegido de las patologías constructivas.

Ciudades principales 📌

Esta zona comprende los asentamientos cordilleranos y emplazamientos de alta montaña a lo largo del país, destacando localidades como Putre, Machuca, Portillo, Baños Colina, Sewell, Termas de Chillán y Melipeuco.

Caracterización de las viviendas existentes

Para esta zona es un poco más complejo estimar qué tipo de vivienda es la más característica, ya que hay pocas viviendas, pero al revisar las comunas que pertenecen 100% a esta zona térmica, se puede ver claramente que en comunas como Putre, gral. Lagos y Colchane predominan las construcciones más artesanales (adobe, barro, pirca, etc.) en cambio en las comunas cordilleranas del sur como Curarrehue, Melipeuco, Pucón y Lonquimay sobre el 92% de las viviendas son de tabiquería.

La realidad constructiva tradicional de la zona de montaña contempla refugios de alta resistencia, construcciones de piedra local, madera de alta densidad y estructuras modulares o metálicas preparadas para soportar cargas pesadas de nieve.

Nota: Se debe tener en cuenta que las comunas del norte mencionadas suman un total de 1.130 vivendas, mientras que en el sur las 4 comunas suman 21.608 viviendas. En general, la habitabilidad es baja en la zona cordillerana, por lo que sólo en puntos específicos, debido a faenas mineras o polos turísticos, se verá mayor densidad poblacional.

¿Cómo es el clima en esta zona?

Tal como detalla la ficha climática, esta área presenta un clima frío de altura, cuyos parámetros principales son:

  • Temperatura media: Muy baja, con frecuentes registros bajo cero.
  • Humedad relativa: Baja, tratándose de un ambiente seco.
  • Nubosidad: nubosidad variable con tormentas estivales en el norte y nevazones en el invierno austral.
  • Oscilación térmica: Extrema, especialmente marcada en el norte del país.
  • Radiación solar: Muy alta, producto de una atmósfera limpia y de la altitud.
  • Vientos: Vientos muy fuertes y racheados.
  • Pluviometría: Presente principalmente en forma de nieve y granizo, variando según la latitud.

Gestión de Nieve: La nieve es un elemento presente gran parte del año -al menos en la parte sur de esta zona térmica-, por lo que gestionar las cargas y deshielos se vuelve relevante, por lo que se recomiendan pendientes >45° y aleros reforzados.
No olvidar que la nieve ayuda a aislar la vivienda, por lo que se debe buscar equilibrio entre mantener la nieve sobre los techos vs el peso máximo que puede sostener.

Objetivos de la Aislación térmica para Zona H

Con el fin de garantizar el confort y la durabilidad de las edificaciones frente a este entorno húmedo, los objetivos térmicos generales se orientan a:
1. MAXIMIZAR las ganancias de calor durante todo el año.
2. MINIMIZAR las pérdidas de calor durante todo el año.

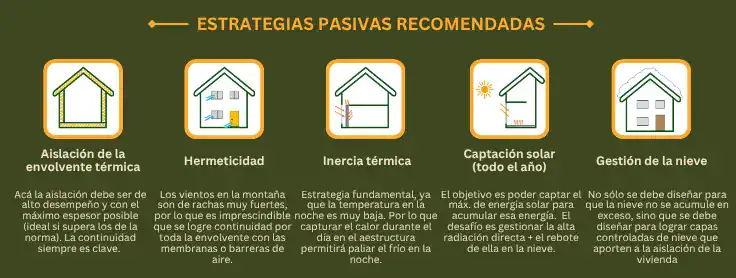

Estrategias pasivas de aislación térmica recomendadas para la Zona H de Montaña en Chile.

Soluciones recomendadas

Gestión de ganancias de calor

  • Captación solar: El objetivo principal es captar la poca energía solar disponible para luz natural y disminuir en algo los gastos en calefacción, por lo que las fachadas norte y poniente deben presentar una buena superficie vidriada, idealmente con Doble vidriado hermético (DVH).
  • Inercia térmica: Dada la alta radiación solar, el uso de muros trombe es muy recurrente. De hecho los típicos refugios de montaña presentan muros de piedra con ese fin.
  • Control de Deslumbramiento (Protección Solar Selectiva): Se recomienda gestionar la alta radiación UV y el brillo de la nieve mediante aleros diseñados para el ángulo solar de altura y vidrios con control solar que no sacrifiquen la ganancia térmica.

Gestión de pérdidas de calor

  • Hermeticidad. Una vivienda con mala hermeticidad sufre importantes pérdidas de calor (llegando a perder hasta el 15% del calor del hogar), por lo que en esta zona se vuelve casi obligatorio utilizar barreras de viento por el exterior.
  • Aislación de la envolvente térmica: Debe ser de muy alto desempeño utilizando los espesores declarados por norma e incluso más; la continuidad siempre es clave en puntos críticos como juntas techo-muro, muro-muro y muro-piso para evitar condensaciones, sin olvidar aislar los sobrecimientos.

Impermeabilización: Dado el alto nivel de las precipitaciones, es fundamental asegurar techos y muros estancos frente a la acción combinada de la lluvia y el viento. De esta manera proteges la estructura y el material aislante instalado.

¿Qué exige la norma para la zona H?

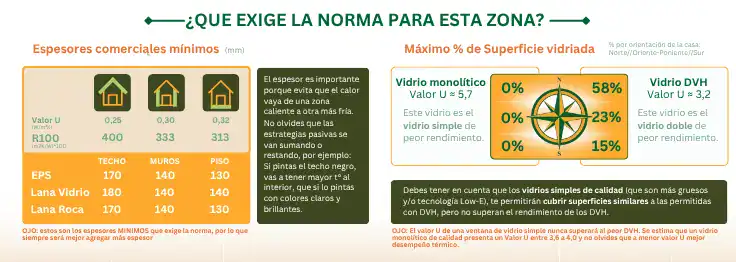

Tabla de espesores mínimos de aislación térmica y porcentaje de superficie vidriada permitido para la Zona H en Chile.

Espesores mínimos

Como se indica en la imagen, los espesores mínimos a utilizar serían:

  • Techos. El espesor comercial mínimo con el cumplirás la norma es de 170 mm. ya sea en EPS o lana de roca. En el caso de la lana de vidrio, tendrás que instalar 180 mm, ya que no encontramos espesor de 170 mm.
  • Muros. Para los muros el espesor es de 140 mm para los 3 materiales evaluados.
  • Pisos ventilados. En el caso de los pisos ventilados, un espesor de 130 mm es el mínimo al instalar EPS o lana de roca. En el caso de la lana de vidrio, tendrás que instalar 140 mm para cumplir con el mínimo exigido.

Ojo: la norma exige un mínimo, por lo que nuestra recomendación es instalar espesores que superen estos valores, si puedes instalar espesores un 20% o 30% más gruesos, claramente asegurarás una transmitancia menor que impedirá el ingreso/escape del calor.

  • Puertas. La norma exige una transmitancia máxima de 1,7 W/m²K o R100= 59 para todo el país.
    Para que te hagas una idea del espesor de la puerta, una puerta de madera maciza con espesor de hoja ≥45 mm cumple con lo exigido.

Superficie vidriada

La norma también establece la superficie vidriada máxima, según la calidad de los vidrios que se utilicen. En términos simples, mientras menos control térmico presente una ventana, menos superficie vidriada podrás tener en tu casa. Lo que además, está definido según la orientación de las ventanas.

Veamos la tabla para esta zona:

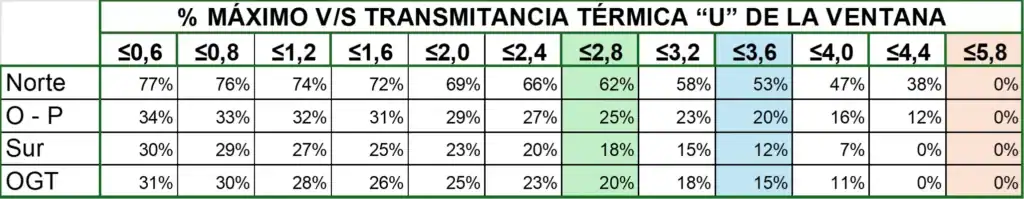

Tabla de superficie vidriada para zona térmica H
Tabla: Superficie máxima por orientación, según Valor U del acristalamiento

Para que te hagas una buena idea de lo que se está exigiendo, te entrego una relación aproximada de las calidades de vidrio asociadas a los valores U declarados.

En resumen, al instalar una ventana con vidrio monolítico con capa Low-e se logran las siguientes superficies máximas: por el norte se puede instalar hasta un 53% de la superficie de la fachada con ventanas. Hacia el oriente y poniente se puede instalar hasta un 20% y hacia el sur, la norma permite hasta un 12% de la superficie con este tipo de vidrio.

Sobrecimientos

En la zona H, se exige un nivel mínimo de aislación de R100=91 [(m²K)/W]*100. Este valor corresponde a un espesor comercial de EPS de 40 mm con un R100 de 97.
Como alternativa muy utilizada en sobrecimientos, se encuentra el XPS, donde deberías instalar un espesor mínimo de 25,4 mm -que es el menor espesor que se encuentra en el mercado chileno- logrando un R100 de 91, asegurando la aislación de este elemento de la envolvente.
