Aislación Térmica para Zona D: Estrategias para Región Metropolitana, Rancagua y todo el Centro Interior de Chile

PorEditorial AislA+

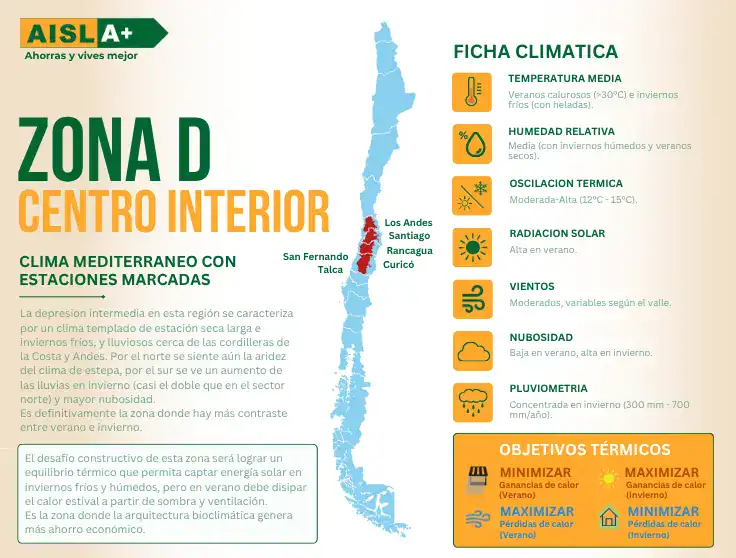

Ficha climática para aislación térmica Zona D Centro Interior, según reglamentación térmica en Chile y mapa de localidades.

El corazón del Valle Central de Chile se caracteriza por un clima mediterráneo de estaciones marcadas, donde los veranos son largos, calurosos y secos, superando los 30°C, y los inviernos se tornan fríos con presencia de heladas y precipitaciones.
, con inviernos cortos pero fríos y veranos largos, secos y calurosos, este comportamiento genera un tremendo desafío para el diseño de la envolvente térmica.

Conocer la aislación térmica para zona D, implica resolver un desafío único de doble comportamiento: la vivienda debe actuar como un termo en invierno para retener el calor, y como un paraguas ventilado en verano para evitar el sobrecalentamiento. Es precisamente en esta zona donde la arquitectura bioclimática genera el mayor ahorro económico.

Si planeas construir o reacondicionar una vivienda en esta zona; en cualquier comuna de la región metropolitana -excepto localidades cordilleranas como San josé de Maipo- o localidades como Rancagua, Quilpué, Curicó, Talca, entre otras; comprender las estrategias pasivas y las normativas vigentes te permitirá optimizar el comportamiento energético de tu hogar, además de mantenerlo protegido de las patologías constructivas.

Ciudades principales 📌

Se dice que esta zona comprende “el corazón” del valle central del país, porque abarca el centro urbano más importante y las localidades al norte y sur de la región metropolitana, caracterizadas por la marcada continentalidad debido a la cordillera de la costa que actúa como biombo climático. Entre las comunas que destacan se encuentran prácticamente todas de la región metropolitana -excepto san jose de maipo-, Quillota, Quilpué, Villa alemana, Rancagua, Talca, Curicó y Linares.

Caracterización de las viviendas existentes

Según el censo del 2024, se puede estimar que la albañilería es el método constructivo más utilizado con el 54% de las viviendas existentes, luego aparece el hormigón armado con un 26% aprox. y en tercer lugar, la tabiquería con el 16% de las viviendas.

Muchas edificaciones antiguas o de autoconstrucción, debido principalmente a que un porcentaje importante de las casas son de veraneo o “segunda vivienda”, carecen de niveles adecuados de aislamiento térmico integrado en muros y techumbres, lo que propicia la aparición de condensación superficial e intersticial por la alta humedad relativa de la costa, y obliga a calefaccionar en exceso en las temporadas invernales para estar cómodos.

Nota importante: Independiente del tipo de construcción, proteger las fachadas es fundamental, ya que una vez que surge una filtración, en pocos años se comienzan a ver las consecuencias en la estructura de la casa, lo que incentiva a acondicionar térmicamente las viviendas, para ahorrarse a futuro reparaciones aún más costosas.

¿Cómo es el clima en esta zona?

Esta área presenta un clima mediterráneo con estaciones marcadas y sus características principales son:

  • Temperatura media: Veranos calurosos (máximas superiores a 30°C) e inviernos fríos acompañados de heladas.
  • Humedad relativa: Moderada, debido a los inviernos húmedos y veranos secos.
  • Nubosidad: nubosidad baja en verano y alta en invierno..
  • Oscilación térmica: Baja, que varía entre los 8°C y 10°C durante el dia.
  • Radiación solar: Alta durante los meses de verano.
  • Vientos: Vientos moderados y variables según el valle.
  • Pluviometría: Concentrada en la temporada invernal, con acumulados anuales que varían entre los 300 mm y 700 mm de norte a sur en esta zona térmica.

Confort térmico: Dado que prácticamente el 80% de las viviendas en esta zona son de albañilería u hormigón armado, si no cuentan con una correcta aislación es muy probable que surjan humedades que van deteriorando el muro de forma constante y silenciosa.

Objetivos de la Aislación térmica para Zona D

Debido a las particularidades del clima templado costero, los esfuerzos técnicos de diseño se centran en 2 objetivos principales:
1. MINIMIZAR las ganancias de calor en verano y MAXIMIZAR las ganancias de calor en invierno.
2. MAXIMIZAR las pérdidas de calor en verano y MINIMIZAR las pérdidas de calor en invierno.

En esta zona no basta con solo aislar la envolvente de forma correcta, sino que se requiere diseño bioclimático para poder diseñar superficies vidriadas que capten energía solar en invierno, pero que no agobien en el verano. Así como la utilización de los vientos para mejorar el confort térmico en el verano.

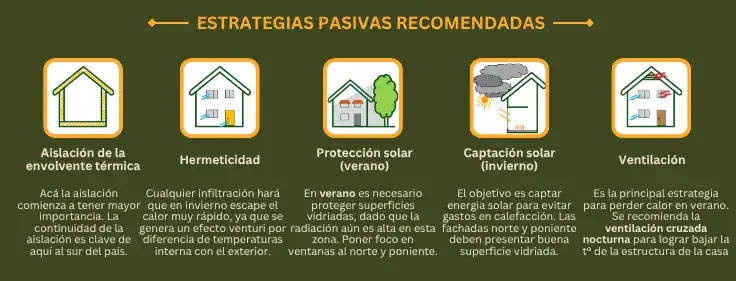

Estrategias pasivas para aislación térmica recomendadas para la Zona D del Centro Interior de Chile.

Soluciones recomendadas

Gestión de ganancias de calor

  • Protección solar (verano): En la temporada estival es fundamental proteger las superficies vidriadas y los espacios abiertos, dado que existe una radiación importante en esta zona.
  • Captación solar (invierno): El objetivo principal es captar energía solar para evitar gastos excesivos en calefacción, por lo que las fachadas norte y poniente deben presentar una buena superficie vidriada.
  • Enfriamiento por masa e inercia: Utilizar el aire fresco de la madrugada para enfriar la estructura de la casa mediante muros interiores pesados y ventilación cruzada nocturna para “descargar” el calor acumulado.
    Esta técnica es útil en lugares con noches frías, de lo contrario, el calor acumulado en el muro durante el día no podrá ser evacuado abriendo ventanas, por lo que debe estar bien diseñado desde el principio.

Esta última solución es útil en lugares con noches frías, de lo contrario, el calor acumulado en el muro durante el día no podrá ser evacuado abriendo ventanas, por lo que debe ser bien diseñado desde el principio.

Gestión de pérdidas de calor

  • Hermeticidad (invierno). Cualquier filtración hará que el calor escape muy rápido en invierno debido a la diferencia de temperaturas entre el interior y exterior de la casa, por lo que se deben usar sellos de alta calidad, espumas en las uniones entre elementos de la envolvente, burletes EPDM y cintas de estanqueidad.
  • Ventilación (verano). A pesar del viento moderado de esta zona, el utilizar ventilación cruzada siempre aportará a disminuir la temperatura de la casa.
  • Aislación de la envolvente térmica (invierno): La aislación comienza a cobrar mayor importancia y su continuidad es clave.

Las soluciones mencionadas actúan de forma más útil en invierno o verano, como se menciona en cada solución, pero eso no quiere decir que en las otras estaciones no aporten. Por ejemplo: la aislación térmica y hermeticidad no sólo aportan en invierno, ya que en verano, además de impedir que ingrese el calor del ambiente, permitirá disminuir el consumo de A/C, ya que se llegará a la temperatura deseada en menos tiempo de lo normal y el frío se mantendrá por más tiempo.

¿Qué exige la norma para la zona D?

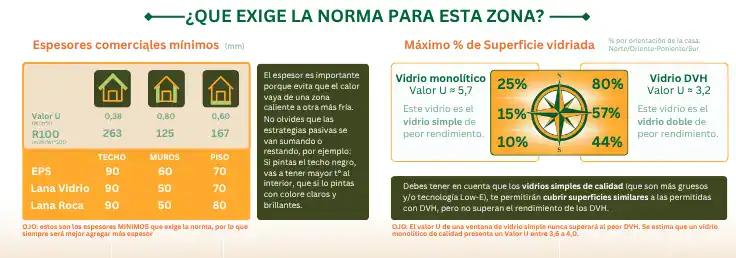

Tabla de espesores mínimos de aislación térmica y porcentaje de superficie vidriada permitido para la Zona D en Chile.

Espesores mínimos

Como se indica en la imagen, los espesores mínimos a utilizar serían:

  • Techos. El espesor comercial mínimo con el cumplirás la norma es de 90 mm. Ya sea en EPS o alguna de las lanas minerales.
  • Muros. Para los muros el espesor varía un poco según el material, ya que con 60mm de EPS cumples con la norma, mientras que con 50mm es suficiente al utilizar lanas minerales.
  • Pisos ventilados. En el caso de los pisos ventilados, el espesor comercial correcto es de 70mm para el EPS y lana de vidrio, y de 80mm para la lana de roca (no se encontró espesor de 70mm al momento del análisis).

Ojo: la norma exige un mínimo, por lo que nuestra recomendación es instalar espesores que superen estos valores, si puedes instalar espesores un 20% o 30% más gruesos, claramente asegurarás una transmitancia menor que impedirá el ingreso/escape del calor.

  • Puertas. la norma exige una transmitancia máxima de 1,7 W/m²K o R100= 59.
    Para que te hagas una idea del espesor de la puerta, una puerta de madera maciza con espesor de hoja ≥45 mm cumple con lo exigido.

Superficie vidriada

La norma también establece la superficie vidriada máxima, según la calidad de los vidrios que se utilicen. En términos simples, mientras menos control térmico presente una ventana, menos superficie vidriada podrás tener en tu casa. Lo que además, está definido según la orientación de las ventanas.

Veamos la tabla para esta zona:

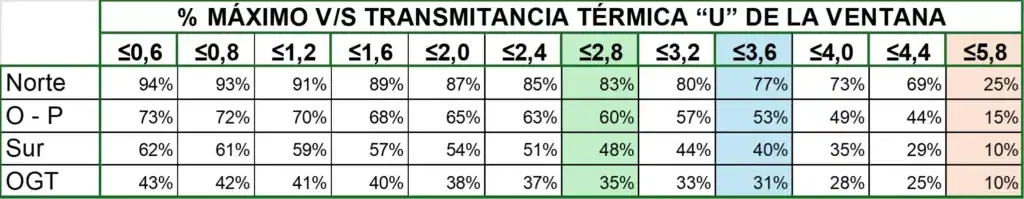

Detalle de superficies vidriadas para zona D
Tabla: Superficie máxima por orientación, según Valor U del acristalamiento

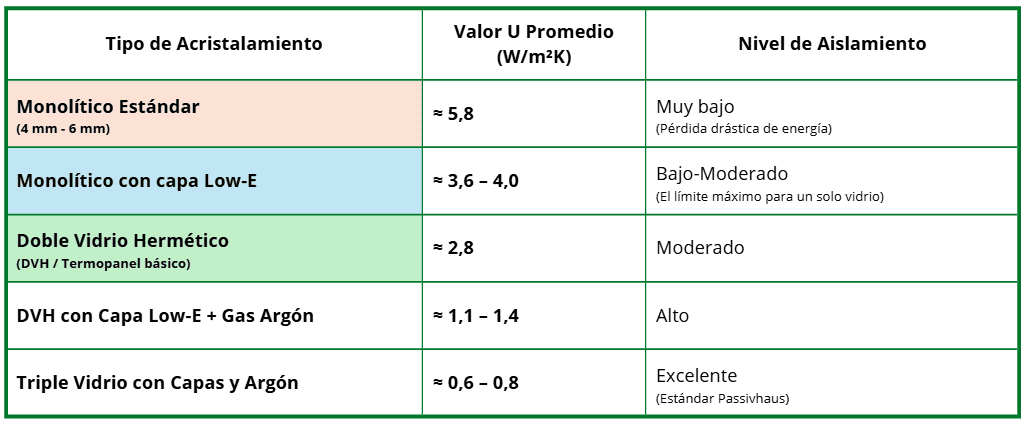

Para que te hagas una buena idea de lo que se está exigiendo, te entrego una relación aproximada de las calidades de vidrio asociadas a los valores U declarados.

Es decir, si instalas el vidrio monolítico estándar de menor calidad, tendrás un valor U aprox. de 5,8 W/m²K, por lo que podrás instalar en la cara norte, hasta el 25% de la superficie total de esa fachada, en las caras oriente-poniente podrás instalar una superficie vidriada de hasta 15%, y en la cara que da al sur, podrás instalar una superficie vidriada de 10%. En esta zona puede ser limitante la utilización de este tipo de vidrio, pero si tienes un monolítico con capa Low-e, tienes porcentajes bastante amplios -se triplica o cuadruplica la superficie permitida- para desarrollar tu proyecto, de hecho no es tan amplia la brecha al instalar un termopanel básico.

Sobrecimientos

En la zona D, se exige un nivel mínimo de aislación de R100=45 [(m²K)/W]*100. Este valor corresponde a un espesor comercial de EPS de 20mm con un R100 de 48.
Como alternativa muy utilizada en sobrecimientos, se encuentra el XPS, donde deberías instalar un espesor de 20 mm -que es el menor espesor que se encuentra en el mercado chileno- logrando un R100 de 69, asegurando la aislación de este elemento de la envolvente.
