Aislación Térmica para Zona E: Estrategias para Concepción, Talcahuano, Coronel y el Centro Sur Litoral

PorEditorial AislA+
Ficha climática para aislación térmica Zona E Centro Sur Litoral, según reglamentación térmica en Chile y mapa de localidades.

El litoral centro-sur de nuestro país, se caracteriza por un clima templado marítimo lluvioso, marca la entrada al “Chile lluvioso”, donde el exceso de sol queda atrás y el principal desafío constructivo pasa a ser la gestión integral del agua en todas sus formas: lluvia líquida, humedad ambiental constante y vapor generado al interior de los hogares.

Conocer la aislación térmica para zona E, implica que las viviendas deben concebirse fundamentalmente como barreras estancas y ventiladas, capaces de resistir fuertes vientos y una alta pluviometría anual que oscila entre los 800 mm y 1.500 mm.

Si planeas construir o reacondicionar una vivienda en esta zona; en cualquier localidad ubicada en el litoral entre Constitución y Queule como Concepción, San Pedro de la Paz, Talcahuano, Coronel, entre otras; comprender las estrategias pasivas y las normativas vigentes te permitirá optimizar el comportamiento energético de tu hogar, además de mantenerlo protegido de las patologías constructivas.

Ciudades principales 📌

Esta franja del centro-sur litoral comprende importantes comunas con foco industrial y localidades caracterizadas por su alta humedad y régimen de precipitaciones, entre las que destacan Constitución, Concepción, San Pedro de la Paz, Talcahuano, Arauco y Puerto Saavedra.

Caracterización de las viviendas existentes

Según el censo del 2024, se puede estimar que el método más utilizado no es la albañilería, como en toda las zonas térmicas que quedan más al norte. En esta zona, la tabiquería comienza a liderar con el 44% de las viviendas construidas, la albañilería queda en segundo lugar con el 33% de las viviendas existentes, luego aparece el hormigón armado con un 23% aprox. de las viviendas construidas en esta zona térmica.

En edificaciones de data antigua o autoconstruidas, la ausencia de barreras hidrófugas efectivas y de una adecuada ventilación de la masa aislante suele provocar patologías severas asociadas a la humedad, como la condensación intersticial, filtraciones por lluvia batiente y la proliferación de mohos que deterioran tanto la estructura como la salud de sus habitantes.

Nota importante: Independiente del tipo de construcción, proteger las fachadas es fundamental, ya que una vez que surge una filtración, en pocos años se comienzan a ver las consecuencias en la estructura de la casa, lo que incentiva a acondicionar térmicamente las viviendas, para ahorrarse a futuro reparaciones aún más costosas.

¿Cómo es el clima en esta zona?

Tal como detalla la ficha climática, esta área presenta un clima templado marítimo lluvioso, cuyos parámetros principales son:

  • Temperatura media: Fresca a templada.
  • Humedad relativa: Alta y constante, manteniéndose gran parte del tiempo por encima del 75%.
  • Nubosidad: alta nubosidad gran parte del año.
  • Oscilación térmica: Baja debido a la constante influencia marina.
  • Radiación solar: Moderada.
  • Vientos: Vientos fuertes predominantes del Sur-Oeste y del Norte durante las tormentas.
  • Pluviometría: Alta, registrando entre 800 mm y 1.500 mm anuales.

Confort térmico: Es importante la instalación de barreras de viento y humedad, para gestionar de forma correcta el flujo de vapor de agua dentro de las casas de tabique.

Objetivos de la Aislación térmica para Zona E

Con el fin de garantizar el confort y la durabilidad de las edificaciones frente a este entorno húmedo, los objetivos térmicos generales se orientan a:
1. MAXIMIZAR las ganancias de calor en invierno.
2. MINIMIZAR las pérdidas de calor en invierno.

En esta zona el garantizar la estanqueidad al aire y agua es clave para lograr estructuras sanas que le darán mayor durabilidad a las viviendas.

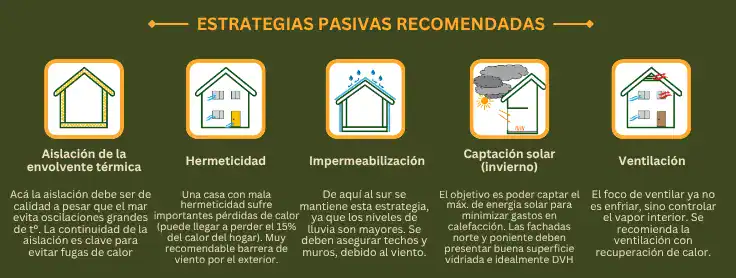

Estrategias pasivas de aislación térmica recomendadas para la Zona E del Centro Sur Litoral de Chile.

Soluciones recomendadas

Gestión de ganancias de calor

  • Captación solar (invierno): El objetivo principal es captar energía solar para evitar gastos excesivos en calefacción, por lo que las fachadas norte y poniente deben presentar una buena superficie vidriada.

Gestión de pérdidas de calor

  • Hermeticidad (invierno). Una vivienda con mala hermeticidad sufre importantes pérdidas de calor (llegando a perder hasta el 15% del calor del hogar), por lo que se recomienda una barrera de viento por el exterior.
  • Aislación de la envolvente térmica (invierno): La aislación comienza a cobrar mayor importancia y su continuidad es clave.
  • Ventilación. El foco de ventilar ya no es enfriar, sino controlar el vapor interior mediante sistemas de ventilación, idealmente con recuperación de calor.

Impermeabilización: Dado el alto nivel pluviométrico, es fundamental asegurar techos y muros estancos frente a la acción combinada de la lluvia y el viento. De esta manera proteges la estructura y el material aislante instalado.

¿Qué exige la norma para la zona E?

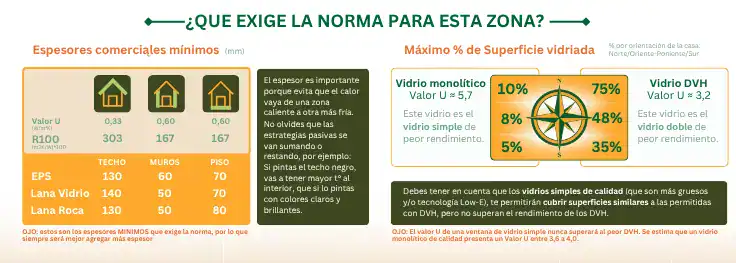

Tabla de espesores mínimos de aislación térmica y porcentaje de superficie vidriada permitido para la Zona E en Chile.

Espesores mínimos

Como se indica en la imagen, los espesores mínimos a utilizar serían:

  • Techos. El espesor comercial mínimo con el cumplirás la norma es de 130 mm. ya sea en EPS o lana de roca. En el caso de la lana de vidrio, tendrás que instalar 140 mm, ya que no encontramos espesor de 130 mm.
  • Muros. Para los muros el espesor disminuye bastante, ya que las lanas minerales cumplirán la exigencia térmica con 50 mm de espesor. El EPS, por su parte, debe ser de 60 mm.
  • Pisos ventilados. En el caso de los pisos ventilados, el espesor comercial correcto es de 70 mm para el EPS y lana de vidrio, y de 80 mm para la lana de roca (no se encontró espesor de 70 mm al momento del análisis).

Ojo: la norma exige un mínimo, por lo que nuestra recomendación es instalar espesores que superen estos valores, si puedes instalar espesores un 20% o 30% más gruesos, claramente asegurarás una transmitancia menor que impedirá el ingreso/escape del calor.

  • Puertas. La norma exige una transmitancia máxima de 1,7 W/m²K o R100= 59 para todo el país.
    Para que te hagas una idea del espesor de la puerta, una puerta de madera maciza con espesor de hoja ≥45 mm cumple con lo exigido.

Superficie vidriada

La norma también establece la superficie vidriada máxima, según la calidad de los vidrios que se utilicen. En términos simples, mientras menos control térmico presente una ventana, menos superficie vidriada podrás tener en tu casa. Lo que además, está definido según la orientación de las ventanas.

Veamos la tabla para esta zona:

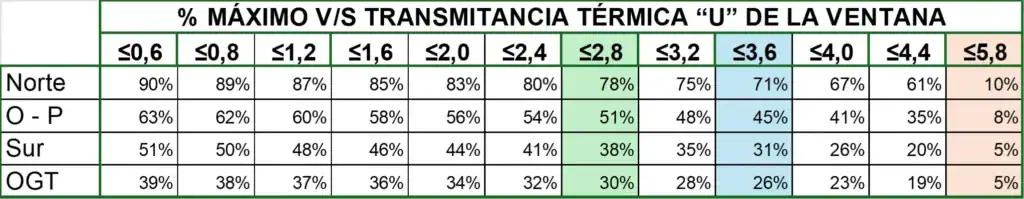

Tabla de superficies vidriadas para zona térmica E
Tabla: Superficie máxima por orientación, según Valor U del acristalamiento

Para que te hagas una buena idea de lo que se está exigiendo, te entrego una relación aproximada de las calidades de vidrio asociadas a los valores U declarados.

Es decir, si instalas el vidrio monolítico estándar de menor calidad, tendrás un valor U aprox. de 5,8 W/m²K, por lo que podrás instalar en la cara norte, hasta el 10% de la superficie total de esa fachada, en las caras oriente-poniente podrás instalar una superficie vidriada de hasta 8%, y en la cara que da al sur, podrás instalar una superficie vidriada de 5%. En esta zona definitivamente es limitante la utilización de este tipo de vidrio, pero si tienes un monolítico con capa Low-e, tienes porcentajes bastante amplios para desarrollar tu proyecto (ver columna celeste), de hecho no es tan amplia la brecha al instalar un termopanel básico.

Sobrecimientos

En la zona E, se exige un nivel mínimo de aislación de R100=45 [(m²K)/W]*100. Este valor corresponde a un espesor comercial de EPS de 20mm con un R100 de 48.
Como alternativa muy utilizada en sobrecimientos, se encuentra el XPS, donde deberías instalar un espesor de 20 mm -que es el menor espesor que se encuentra en el mercado chileno- logrando un R100 de 69, asegurando la aislación de este elemento de la envolvente.
